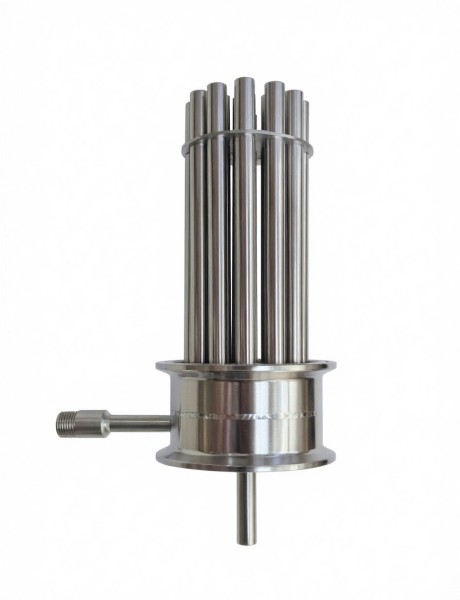

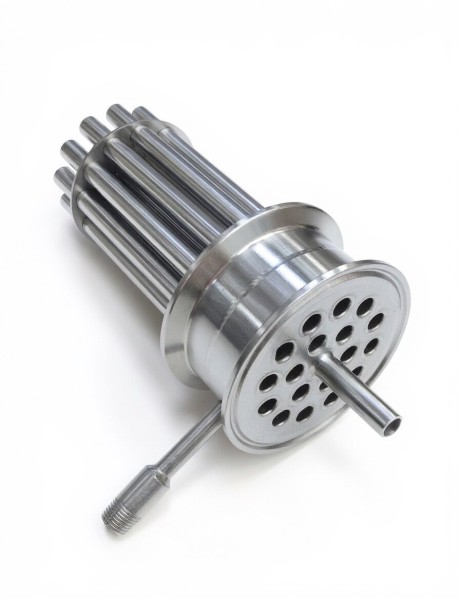

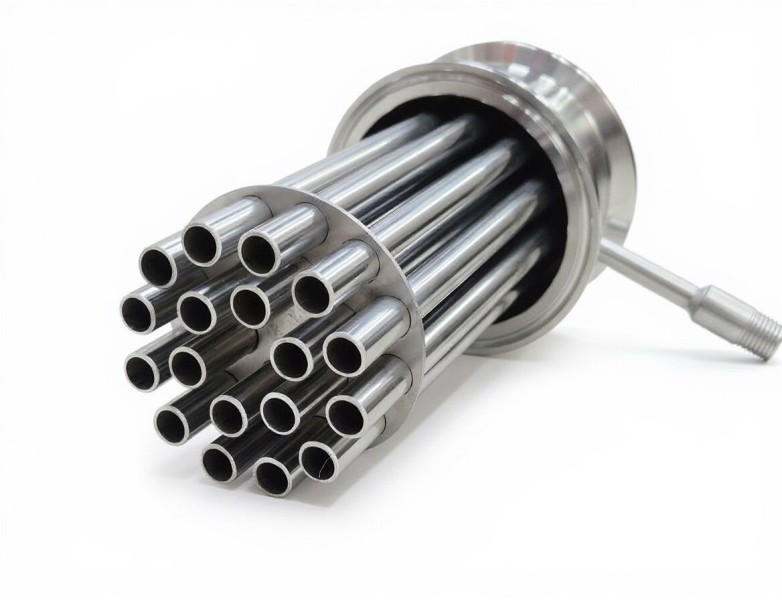

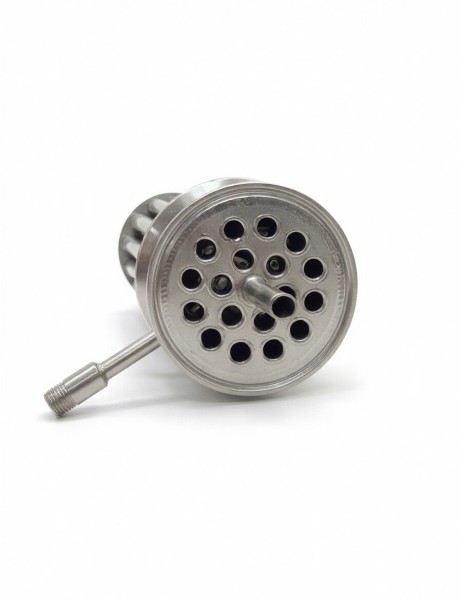

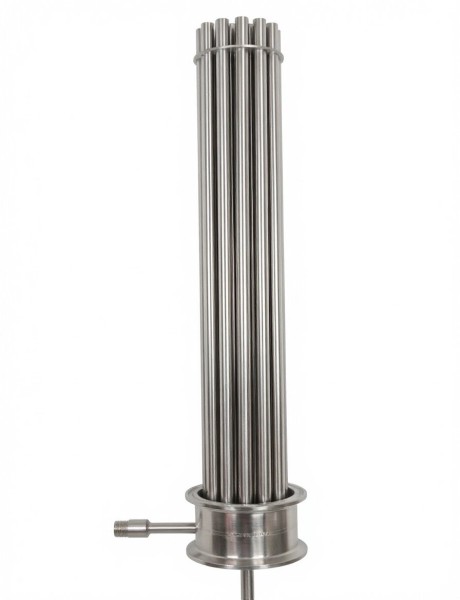

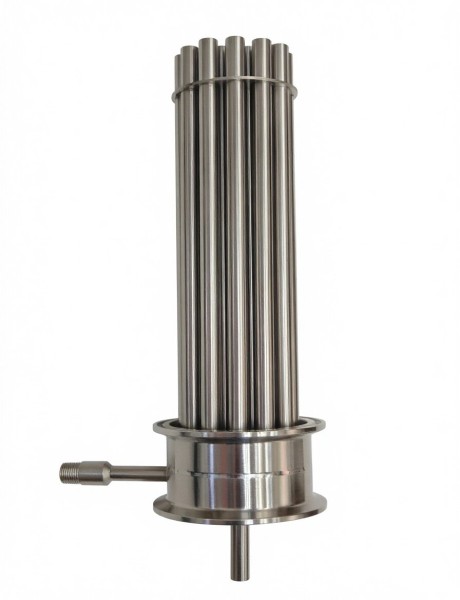

МЦ многотрубная царга (ммц) 3 дюйма

Мц (ммц) на 3 дюйма:

• Bыcoтa - 160 мм, 250мм, 400мм.
• Количество трубок - 19 шт
• Толщина трубок - 1мм
• Диометр трубок - 10мм
• Выход резьбы для крана - НР 1/4
• Нержавеющая сталь 304

Конструктивно ММЦ состоит из множества труб одинакового сечения (многотрубность) и является промежуточным, несущим конструкционным элементом установки (царгой), скрепляющим куб и конденсатор паров. В основе процесса укрепления лежит массоперенос молекул спирта из пара в пленку, стекающую по внутренней поверхности множества трубок (мультипленочность) и наоборот. Причем по высоте трубки пленка разная по составу примесей во флегме.
Примерный механизм процесса укрепления. Пар из куба поступает внутрь множества трубок. Часть отбираемого дистиллята (флегма) направляется во внутрь ММЦ в межтрубное пространство, где нагревается и закипает, тем самым отнимая тепло от трубок. За счет этого внутри, на поверхности, трубок возникает пленка внутренней флегмы. Молекулы воды, спирта и др. примесей переносятся из пара во внутреннюю флегму и наоборот. Процесс массопереноса происходит многократно по высоте внутри трубок.

Опытная эксплуатация ММЦ с разным количеством трубок на экспериментальных установках POLE показала отличные результаты: укрепление дистиллята до 85% с сохранением исходного аромата сырья, незначительное гидравлическое сопротивление, высокую устойчивость к взрывному закипанию, простота управления укреплением путем поддержки уровня флегмы и согласованного отбора дистиллята.
