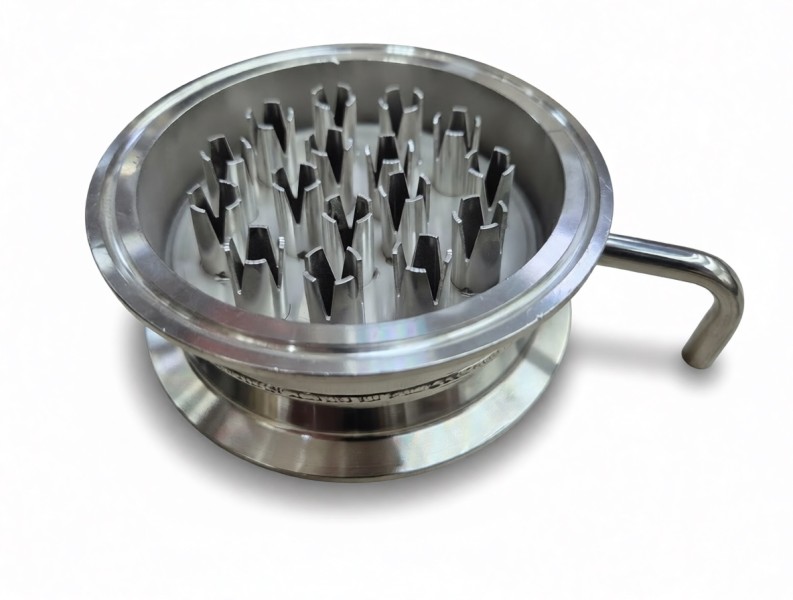

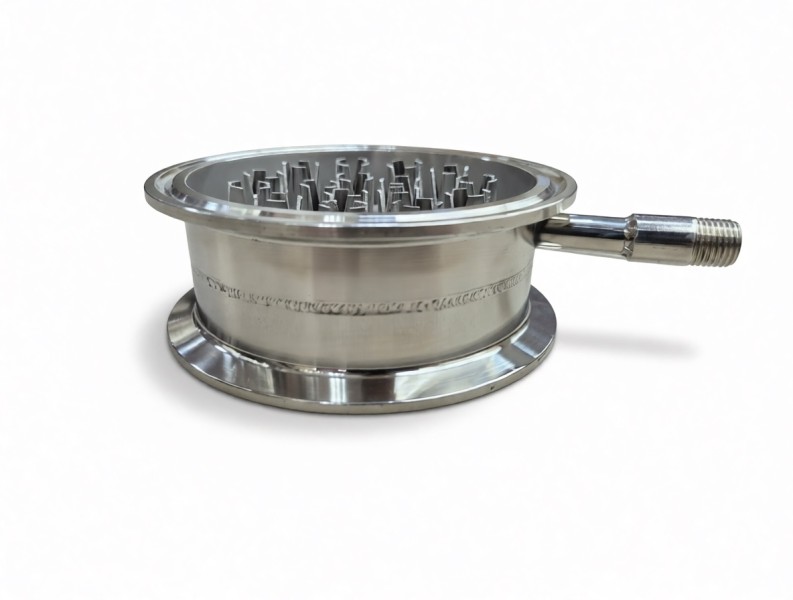

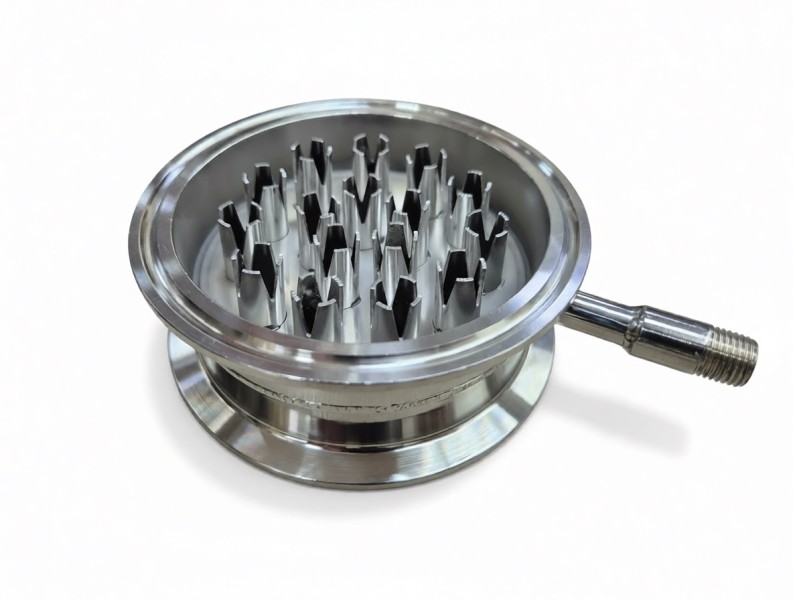

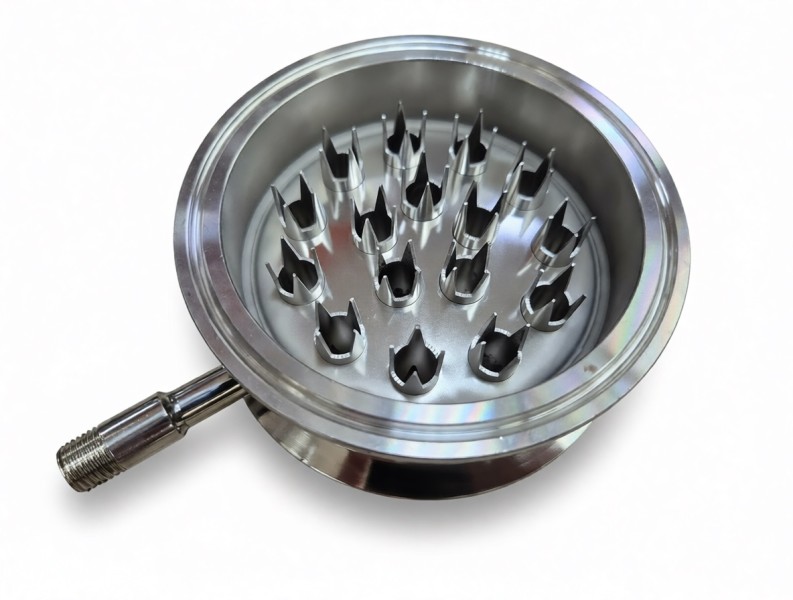

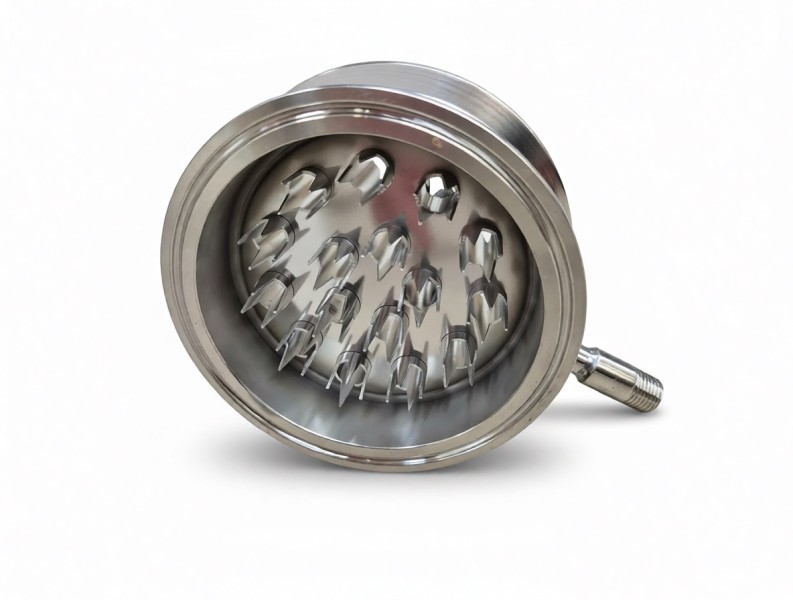

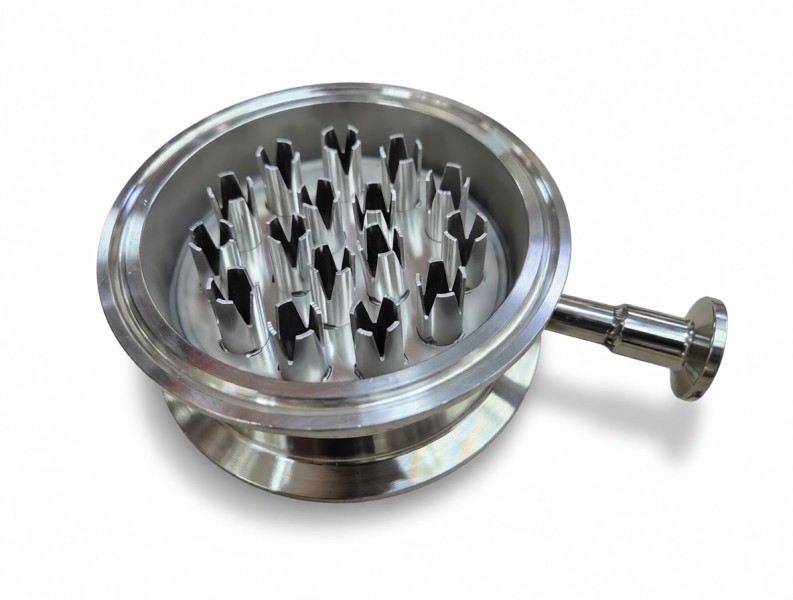

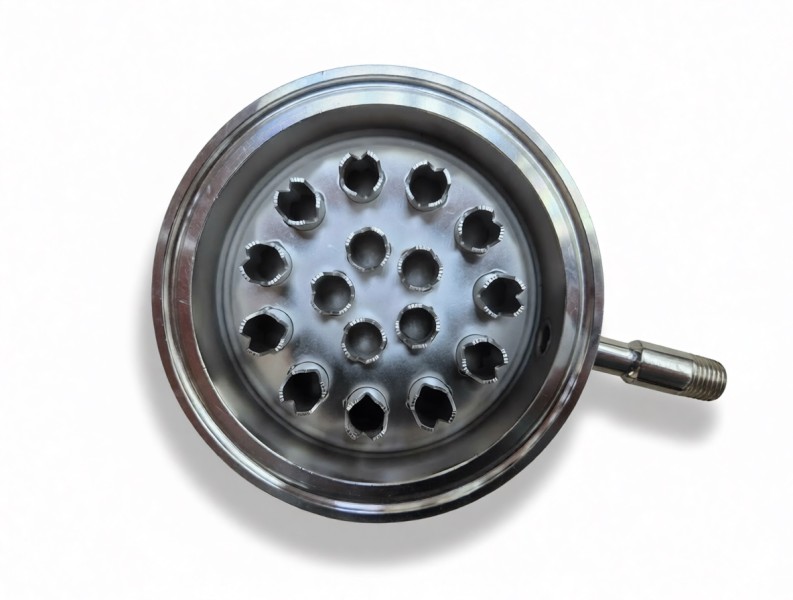

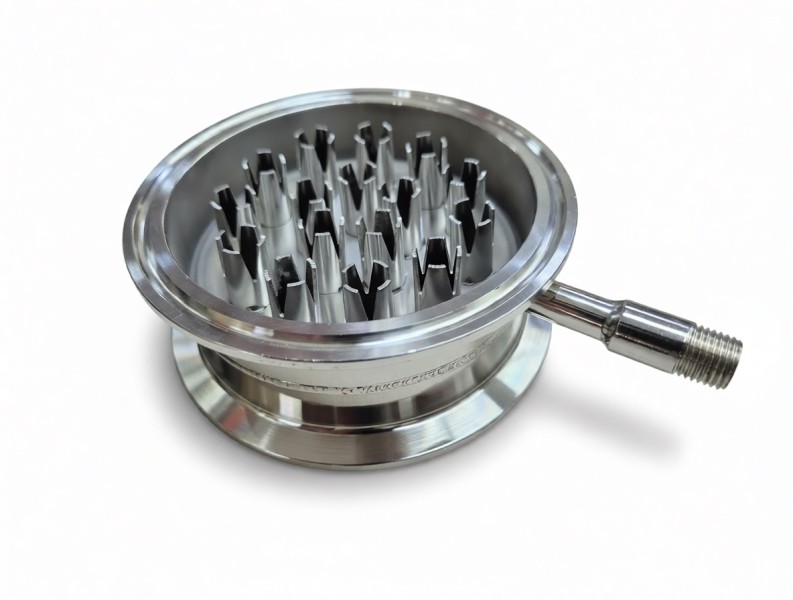

Узел отбора по жидкости с распределением флегмы 4 дюйма

Узел отбора по жидкости с орошением 4 дюйма

Профессиональный узел отбора для мощных бражных и ректификационных колонн диаметром 4 дюйма. Обеспечивает точный контроль процесса перегонки и высокое качество конечного продукта — идеально для масштабных домашних и полупрофессиональных винокурен.

Назначение:

• равномерное распределение флегмы по всей поверхности насадки колонны;
• повышение эффективности тепломассообмена;
• чёткое разделение фракций («головы», «тело», «хвосты»);
• стабилизация процесса перегонки при колебаниях напряжения в сети и параметров охлаждающей воды;
• плавная регулировка скорости отбора продукта.

Принцип работы:

1. Узел монтируется между царгой и дефлегматором с помощью клампового соединения 4″.
2. Конденсированная флегма стекает в стакан узла и равномерно распределяется по насадке через систему оросительных трубок.
3. Отбор нужной фракции выполняется через боковой отвод с игольчатым краном.
4. Скорость отбора регулируется поворотом крана, процесс контролируется по термометру.

Основные характеристики:

• тип соединения: кламп 4″;
• выход под отбор: НР¼″; трубка 8мм; кламп 0,5";
• 16 трубок орошения;
• 64 точки орошения;
• материал: нержавеющая сталь AISI 304 (пищевая, коррозионностойкая);
• высота: 44 мм;
• диаметр фланца: 119 мм;
• наличие штуцера под термометр: нет;
• конструкция орошения: фигурные трубки для равномерного распределения флегмы.

Преимущества:

• высокая производительность — подходит для колонн большого диаметра;
• равномерное орошение насадки повышает разделяющую способность колонны и крепость дистиллята;
• стабильность работы даже при перепадах напряжения и напора воды;
• простота установки и эксплуатации: монтируется между фланцами без сложных настроек;
• долговечность и устойчивость к коррозии за счёт использования качественной нержавеющей стали;
• совместимость с большинством 4‑дюймовых колонн с кламповым креплением;
• точный контроль процесса благодаря штуцеру под термометр.
• Между тарелкой и трубками допустимы минимальные зазоры, они не влияют на работу узла.

Подходит для винокуров, работающих с крупными объёмами сырья и стремящихся получить максимально чистый и крепкий дистиллят с чётким разделением фракций.
